開關柜無線測溫系統是怎么組成并運行的
發布日期：2021-06-03 14:48
發布人：admin
在電力系統中，各種設備的切斷接觸點在長期運行中可能會因松動、老化、電弧沖擊等原因增大電阻，這使接觸點溫度上升，給電網的安全運行帶來危險。據安科瑞小編了解，開關柜無線測溫系統可以通過無線溫度傳感器的單片微處理器控制將被測設備的溫度從溫度傳感器轉換為數字信號，通過無線發射接收模塊傳遞給讀寫器，通過微處理器收集的溫度信息通過485通信模塊上傳到PC計算機。
計算機從測溫通信終端收集各監視點的運行溫度數據，長期保存在數據庫中，實時顯示監視點的溫度變化曲線，分析，發現溫度過熱或急劇上升到設定警報溫度時立即警報，不足以掌握系統整體的發熱情況。
開關柜無線測溫系統主要由無線溫度傳感器、測溫通信終端（溫度顯示器）、溫度檢測預警工作站三部分組成。

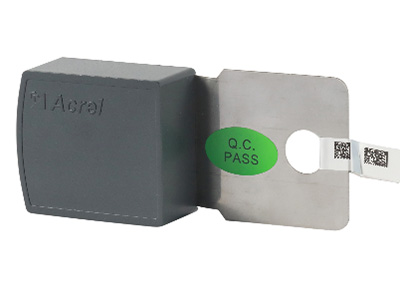

無線溫度傳感器:由控制單元、無線數據傳輸和溫度測量三部分構成。測溫后，將溫度數據通過無線傳遞給測溫通信終端。主要安裝在易發熱的電纜連接、變壓器和開關表面。
無線溫度傳感器采用微功耗無線通信、數字溫度傳感器、抗電磁干擾設計等先進技術，可對多種惡劣環境下的溫度實現遠程智能在線監測和警告。主要安裝在易發熱的設備連接處和表面，傳感器每隔一定時間自動發射監視點的溫度數據，發現溫度異常時立即報警，不受發送周期限制。
溫度顯示器安置在集控室，負責接收各無線溫度傳感器發送的溫度數據，通過公共汽車連接，將數據上傳到溫度監視站的計算機上，應對管理軟件的各種命令。
無線溫度監測和數據采集系統溫度監測計算機從溫度通信終端采集各監測點的運行溫度數據，在數據庫中長期保存，實時顯示監測點的溫度變化曲線，進行分析，發現溫度過熱或急劇上升到預先設定的報警溫度值時立即報警。
每個無線溫度傳感器所具有的ID編號，實際安裝使用時記錄每個傳感器的安裝位置，并與編號一起輸入溫度檢測站的計算機數據庫。傳感器每隔一段時間(可提前設置)自動發射一次監控點的溫度數據，發現溫度異常后立即報警，不受發送周期限制。
開關柜無線測溫系統采用低功耗設計、無線隔離等工藝，具有隔離徹底、安裝方便、抗干擾能力強、工作可靠等特點。安科瑞小編發現其廣泛應用于高、低壓開關柜的動觸頭和靜觸頭、刀閘開關、電纜重疊接頭、低壓盤接頭、高壓母線接頭、箱式變壓站、干式變壓器等電氣裝置。
